ASD016

m

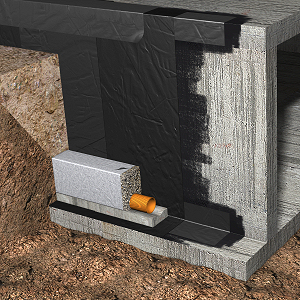

Zanja drenante en perímetro de muro en contacto con el terreno, con agregados reciclados.

$ 2.089,41

Zanja drenante en perímetro de muro en contacto con el terreno, con una pendiente mínima del 0,50%, para captación de las aguas que se filtran a través de la superficie del terreno, en cuyo fondo se dispone un caño ranurado de PVC de doble pared, la exterior corrugada y la interior lisa, color teja RAL 8023, con ranurado a lo largo de un arco de 220° en el valle del corrugado, para drenaje, rigidez anular nominal 4 kN/m², de 200 mm de diámetro nominal, 182,4 mm de diámetro interior, longitud nominal 6 m, unión por copa con junta elástica de EPDM, colocado sobre solera de hormigón masivo H-20, clase de exposición ambiental A1, tamaño máximo del agregado 19,0 mm, consistencia muy plástica, de 10 cm de espesor, en forma de cuna para recibir el caño y formar las pendientes, con relleno lateral y superior hasta 25 cm por encima de la generatriz superior del caño con agregado reciclado de hormigón de 40 a 80 mm de diámetro, todo ello envuelto en un geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 1,63 kN/m, una resistencia a la tracción transversal de 2,08 kN/m, una apertura de cono al ensayo de perforación dinámica según ISO 13433 inferior a 27 mm, resistencia CBR a punzonamiento 0,4 kN y una masa superficial de 200 g/m². Incluso lubricante para montaje. El precio no incluye la excavación ni el relleno principal.

Código

Unidad

Descripción

Cantidad

Costo

unitario

Costo

parcial

1

Materiales

mt10hmf080Fe

m³

Hormigón masivo H-20, clase de exposición ambiental A1, tamaño máximo del agregado 19 mm, consistencia muy plástica, elaborado, según CIRSOC 201 2005.

0,066

2.427,97

160,25

mt11tdv015g

m

Caño ranurado de PVC de doble pared, la exterior corrugada y la interior lisa, color teja RAL 8023, con ranurado a lo largo de un arco de 220° en el valle del corrugado, para drenaje, rigidez anular nominal 4 kN/m², de 200 mm de diámetro nominal, 182,4 mm de diámetro interior, longitud nominal 6 m, unión por copa con junta elástica de EPDM.

1,020

208,23

212,39

mt11ade100a

kg

Lubricante para unión mediante junta elástica de caños y accesorios.

0,005

252,07

1,26

mt01aro010h

t

Agregado reciclado de hormigón, de granulometría comprendida entre 40 y 80 mm, suministrado mediante camión.

0,418

112,46

47,01

mt14gsa020ce

m²

Geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 1,63 kN/m, una resistencia a la tracción transversal de 2,08 kN/m, una apertura de cono al ensayo de perforación dinámica según ISO 13433 inferior a 27 mm, resistencia CBR a punzonamiento 0,4 kN y una masa superficial de 200 g/m².

2,420

173,95

420,96

Subtotal materiales:

841,87

2

Mano de obra

mo020

h

Oficial albañil.

0,162

2.750,61

445,60

mo112

h

Ayudante general de construcción.

0,378

2.013,16

760,97

Subtotal mano de obra:

1.206,57

3

Herramientas

%

Herramientas

2,000

2.048,44

40,97

Coste de mantenimiento decenal: $ 62,68 en los primeros 10 años.

Costos directos (1+2+3):

2.089,41

ANÁLISIS DE PRECIO ASD016: ZANJA DRENANTE EN PERÍMETRO DE MURO EN CONTACTO CON EL TERRENO, CON AGREGADOS RECICLADOS.

CARACTERÍSTICAS TÉCNICAS

Zanja drenante en perímetro de muro en contacto con el terreno, con una pendiente mínima del 0,50%, para captación de las aguas que se filtran a través de la superficie del terreno, en cuyo fondo se dispone un caño ranurado de PVC de doble pared, la exterior corrugada y la interior lisa, color teja RAL 8023, con ranurado a lo largo de un arco de 220° en el valle del corrugado, para drenaje, rigidez anular nominal 4 kN/m², de 200 mm de diámetro nominal, 182,4 mm de diámetro interior, longitud nominal 6 m, unión por copa con junta elástica de EPDM, colocado sobre solera de hormigón masivo H-20, clase de exposición ambiental A1, tamaño máximo del agregado 19,0 mm, consistencia muy plástica, de 10 cm de espesor, en forma de cuna para recibir el caño y formar las pendientes, con relleno lateral y superior hasta 25 cm por encima de la generatriz superior del caño con agregado reciclado de hormigón de 40 a 80 mm de diámetro, todo ello envuelto en un geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 1,63 kN/m, una resistencia a la tracción transversal de 2,08 kN/m, una apertura de cono al ensayo de perforación dinámica según ISO 13433 inferior a 27 mm, resistencia CBR a punzonamiento 0,4 kN y una masa superficial de 200 g/m². Incluso lubricante para montaje.

CRITERIO DE CÓMPUTO EN PROYECTO

Longitud medida en proyección horizontal, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ANÁLISIS DE PRECIOS

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá para evitar su contaminación.

CRITERIO DE CÓMPUTO EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la longitud realmente ejecutada según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la excavación ni el relleno principal.
