HBH020

Ud

Bancada flotante antivibración, de hormigón armado, para apoyo de maquinaria.

$ 2.156,96

Bancada continua flotante antivibración, de hormigón armado, para apoyo de maquinaria, de 150x100x16 cm, compuesta de hormigón H-21, condición de exposición no agresiva, tamaño máximo del agregado 19,0 mm, ámbito de consistencia A-3, elaborado, y colado con bomba, malla soldada Q 55 250x250 mm de acero AM 500 N, sobre una lámina de espuma de polietileno de alta densidad, de 3 mm de espesor, apoyada sobre paneles antivibración de fibra de vidrio moldeada con ligante sintético, de 50 mm de espesor. Incluso capa separadora de film de polietileno de 0,05 mm de espesor y encofrado perimetral de ladrillo cerámico hueco.

Código

Unidad

Descripción

Cantidad

Costo

unitario

Costo

parcial

1

Materiales

mt16png010a

m²

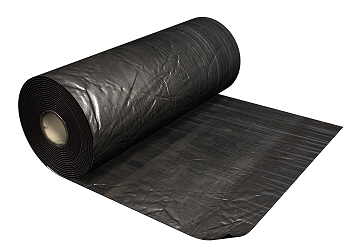

Film de polietileno de 0,05 mm de espesor y 46 g/m² de masa superficial.

1,575

5,84

9,20

mt04lvc010h

Ud

Ladrillo cerámico hueco doble, para revestir, 33x16x9 cm, densidad 810 kg/m³.

14,706

2,24

32,94

mt08aaa010a

m³

Agua.

0,004

13,12

0,05

mt09mif010ca

t

Mortero industrial para albañilería, de cemento, color gris, categoría M-5 (resistencia a compresión 5 N/mm²), suministrado en sacos.

0,012

290,55

3,49

mt16pnc020a

m²

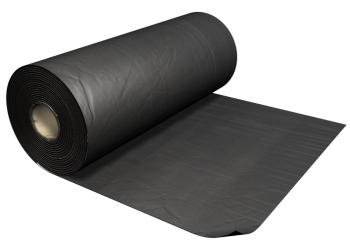

Lámina de espuma de polietileno de alta densidad de 3 mm de espesor; proporcionando una reducción del nivel global de presión de ruido de impactos de 16 dB.

1,575

16,01

25,22

mt16pnc010a

m

Cinta viscoelástica autoadhesiva con autoprotección de aluminio, de 50 mm de ancho y de 1,5 mm de espesor, para sellado de juntas.

0,158

27,35

4,32

mt16avg070a

Ud

Panel antivibración de fibra de vidrio moldeada con ligante sintético, de 1150x550x50 mm y 2000 kg/cm² de carga máxima a compresión.

2,609

420,18

1.096,25

mt07ame080bbd

m²

Malla soldada Q 55 separación 250x250 mm, con alambres longitudinales de 4,2 mm de diámetro y alambres transversales de 4,2 mm de diámetro, acero AM 500 N, según IRAM-IAS U 500-06.

1,650

22,28

36,76

mt10haf071alc

m³

Hormigón H-21, condición de exposición no agresiva, tamaño máximo del agregado 19 mm, ámbito de consistencia A-3, elaborado, según CIRSOC 201 1982.

0,264

2.080,18

549,17

Subtotal materiales:

1.757,40

2

Equipo

mq06bhe010

h

Camión bomba estacionado en obra, para bombeo de hormigón.

0,012

2.365,65

28,39

Subtotal equipo:

28,39

3

Mano de obra

mo042

h

Oficial armador en hormigón armado.

0,330

215,56

71,13

mo089

h

Medio oficial armador en hormigón armado.

0,330

158,87

52,43

mo020

h

Oficial albañil.

0,400

205,27

82,11

mo113

h

Ayudante de albañil.

0,200

145,05

29,01

mo054

h

Oficial montador de aislantes.

0,327

212,17

69,38

mo101

h

Medio oficial montador de aislantes.

0,164

151,32

24,82

Subtotal mano de obra:

328,88

4

Herramientas

%

Herramientas

2,000

2.114,67

42,29

Costos directos (1+2+3+4):

2.156,96

ANÁLISIS DE PRECIO HBH020: BANCADA FLOTANTE ANTIVIBRACIÓN, DE HORMIGÓN ARMADO, PARA APOYO DE MAQUINARIA.

CARACTERÍSTICAS TÉCNICAS

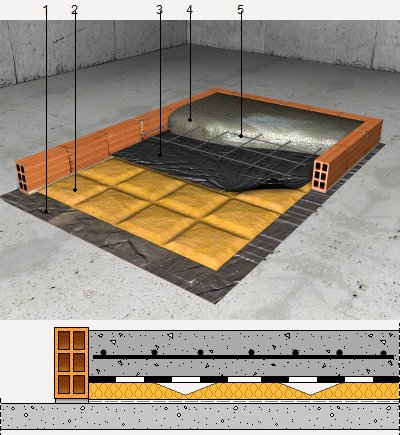

Bancada continua flotante antivibración, de hormigón armado, para apoyo de maquinaria, de 150x100x16 cm, compuesta de hormigón H-21, condición de exposición no agresiva, tamaño máximo del agregado 19,0 mm, ámbito de consistencia A-3, elaborado, y colado con bomba, malla soldada Q 55 250x250 mm de acero AM 500 N, sobre una lámina de espuma de polietileno de alta densidad, de 3 mm de espesor, apoyada sobre paneles antivibración de fibra de vidrio moldeada con ligante sintético, de 50 mm de espesor. Incluso capa separadora de film de polietileno de 0,05 mm de espesor y encofrado perimetral de ladrillo cerámico hueco.

CRITERIO DE CÓMPUTO EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

FASES DE EJECUCIÓN.

Replanteo y trazado de la bancada. Colocación del film de polietileno. Colocación y fijación del encofrado perimetral. Colocación del panel antivibración. Colocación de la lámina antiimpacto. Colocación de las armaduras con separadores homologados. Colado y compactación del hormigón. Reglado y nivelación de la capa de compresión. Curado del hormigón.

CRITERIO DE CÓMPUTO EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
