UAA011

Ud

Cámara de inspección de hormigón "in situ".

$ 1.075,26

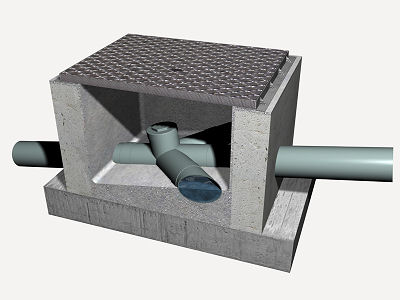

Cámara de inspección de paso, de hormigón masivo "in situ", de dimensiones interiores 60x60x60 cm, con tapa prefabricada de hormigón armado, incluyendo la excavación mecánica y el relleno del trasdós.

Código

Unidad

Descripción

Cantidad

Costo

unitario

Costo

parcial

1

Materiales

mt10hmf080we

m³

Hormigón masivo H-35, clase de exposición ambiental A1+Q2, tamaño máximo del agregado 19 mm, consistencia muy plástica, elaborado, según CIRSOC 201 2005.

0,349

1.373,32

479,29

mt11var130

Ud

Colector de conexión de PVC, con tres entradas y una salida, con tapa de registro.

1,000

231,62

231,62

mt08epr030c

Ud

Molde reutilizable para formación de cámaras de inspección de sección cuadrada de 60x60x60 cm, de chapa metálica, incluso parte proporcional de accesorios de montaje.

0,050

1.964,77

98,24

mt11arf010b

Ud

Tapa de hormigón armado prefabricada, 60x60x5 cm.

1,000

108,08

108,08

mt01arr010a

t

Grava de cantera, de 19 a 25 mm de diámetro.

0,581

42,31

24,58

Subtotal materiales:

941,81

2

Equipo

mq01ret020b

h

Retrocargadora sobre neumáticos, de 70 kW.

0,083

243,74

20,23

Subtotal equipo:

20,23

3

Mano de obra

mo041

h

Oficial albañil de obra civil.

1,203

49,19

59,18

mo087

h

Medio oficial albañil de obra civil.

0,910

36,22

32,96

Subtotal mano de obra:

92,14

4

Herramientas

%

Herramientas

2,000

1.054,18

21,08

Coste de mantenimiento decenal: $ 53,76 en los primeros 10 años.

Costos directos (1+2+3+4):

1.075,26

ANÁLISIS DE PRECIO UAA011: CÁMARA DE INSPECCIÓN DE HORMIGÓN "IN SITU".

CARACTERÍSTICAS TÉCNICAS

Formación de cámara de inspección de paso enterrada, de hormigón masivo "in situ" H-35, clase de exposición ambiental A1+Q2, tamaño máximo del agregado 19,0 mm, consistencia muy plástica, de dimensiones interiores 60x60x60 cm, sobre solera de hormigón masivo de 15 cm de espesor, formación de pendiente mínima del 2%, con el mismo tipo de hormigón, cerrada superiormente con tapa prefabricada de hormigón armado con cierre hermético al paso de los olores mefíticos. Incluso molde reutilizable de chapa metálica amortizable en 20 usos, colector de conexión de PVC, de tres entradas y una salida, con tapa de registro, para encuentros, asentándolo convenientemente con el hormigón en el fondo de la cámara de inspección, excavación mecánica y relleno del trasdós con material granular, conexiones de conducciones y remates. Totalmente montada, conexionada y probada.

CRITERIO DE CÓMPUTO EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ANÁLISIS DE PRECIOS

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes y obturaciones. Se taparán todas las cámaras de inspección para evitar accidentes.

CRITERIO DE CÓMPUTO EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
